SOPH Kenar Bantlama

Teknik özellikler

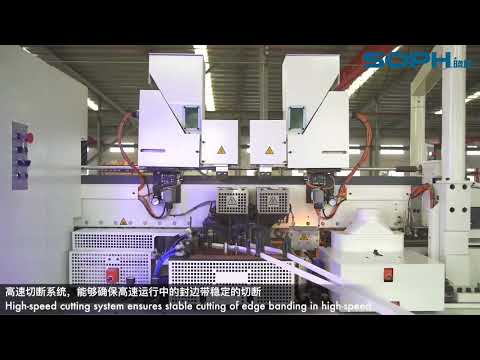

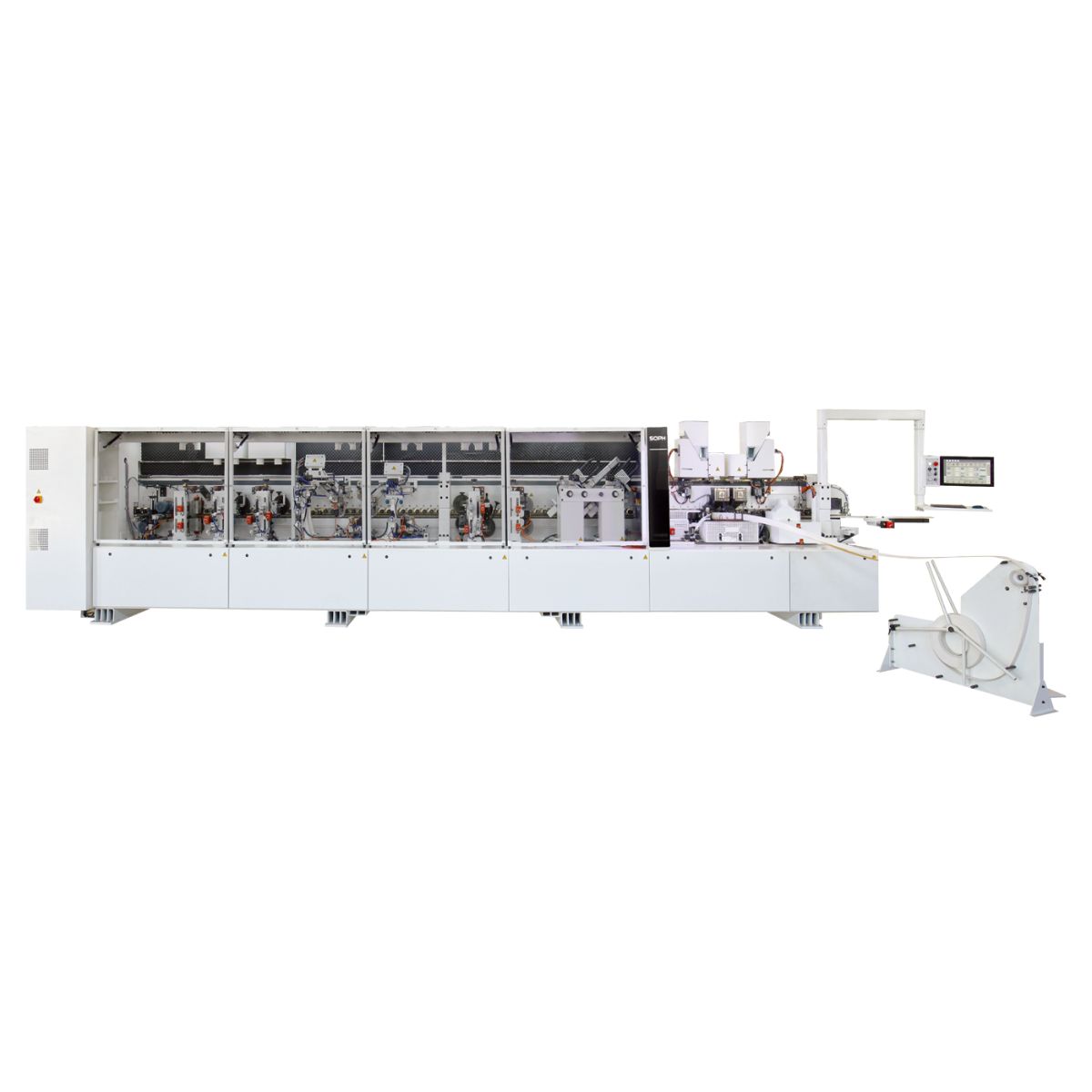

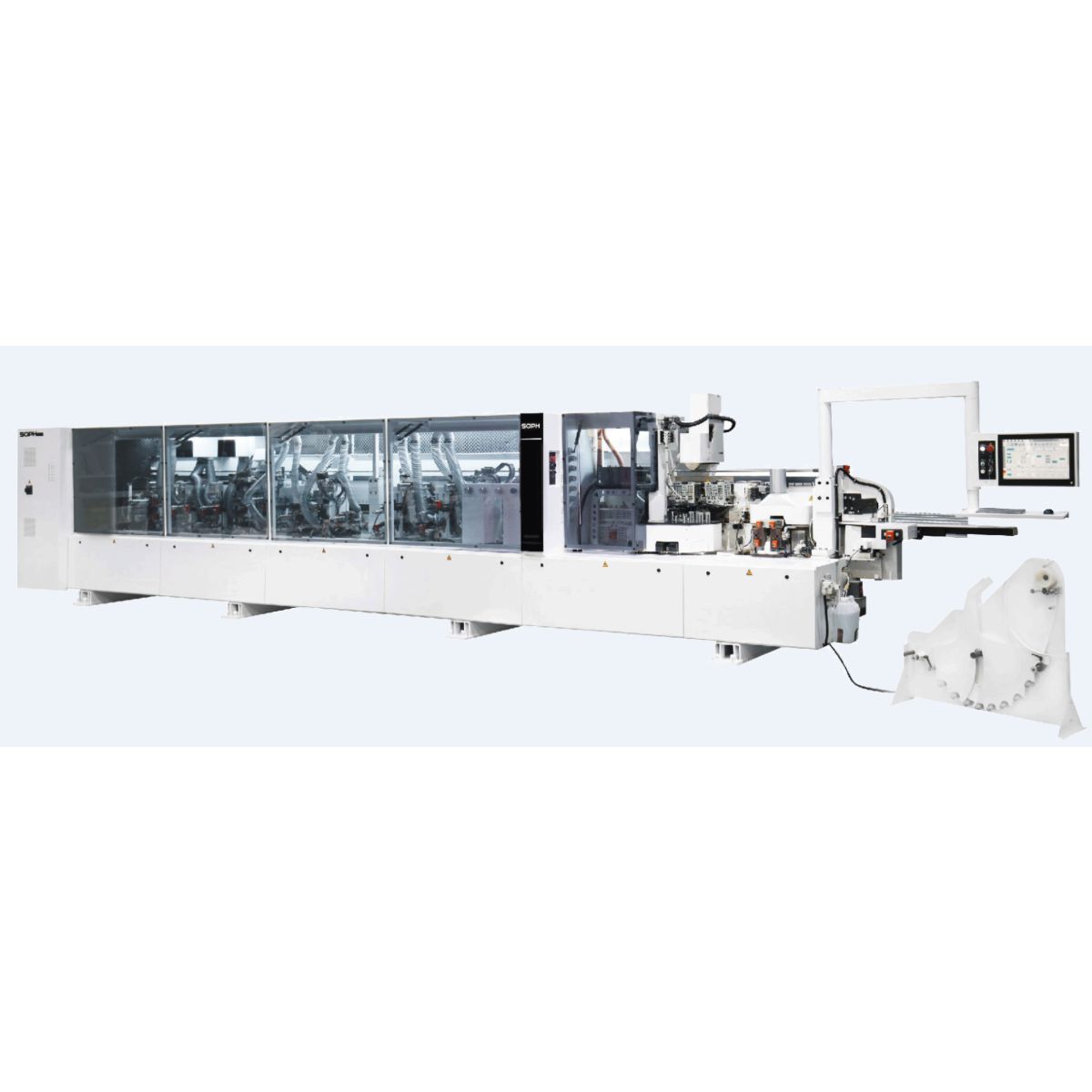

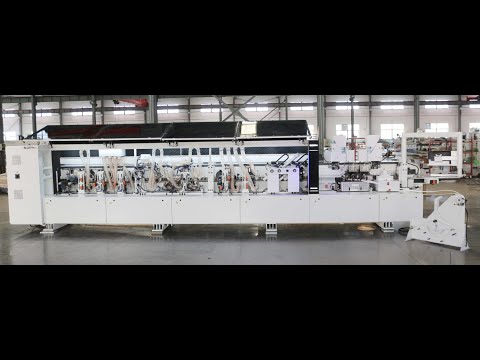

SOPH U380-2 Ağır Hizmet Tipi (Heavy Duty) Kenar Bantlama Makinesi U380-2, büyük ölçekli seri üretime uygun ağır hizmet tipi endüstriyel sınıf bir kenar bantlama makinesidir; yüksek stabilite, ince yapıştırma çizgisi ve yüksek çalışma hızı gibi avantajlar sunar. İŞLEM SIRASI (İŞLEVLER): Ön frezeleme → Üst EVA yapıştırma kazanı → PUR yapıştırma kazanı → Yüksek hızlı uç kırpma → İnce kırpma 1 → İnce kırpma 2 → Köşe kırpma → Kazıma 1 → Kazıma 2 → Düz kazıma → Çift parlatma MAKİNENİN TEMEL ÖZELLİKLERİ: 1. Ağır hizmet tipi, stabil çelik yapı gövde, çelik kirişler ve raylar; yaşlandırma sonrası deformasyon göstermez, büyük işleme merkezlerinde hassas işlenmiştir; iş parçası taşımada düzlük ve stabilite sağlar. 2. Minimum plaka aralığı: 400 mm 3. Köşe kırpma hızı: 26 m/dk 4. Servo kenar besleme: kenar önü 4-5 mm, kenar arkası 2-3 mm 5. Basınç makarası servo kontrollü ANA FONKSİYONEL DONANIM: 1. Taşıma Sistemi: Gövdeyle entegre, yüksek aşınma dayanımlı malzemeden çelik konveyör rayı; uzun süreli kullanımda deformasyona dayanıklı çelik kiriş; palet tipi sıkma (baskı) sistemi. 2. Kontrol Sistemi: Programlanabilir kontrolcü (PLC) tabanlı; 23,8 inç endüstriyel dokunmatik all-in-one bilgisayar, SSD disk, Windows işletim sistemi, kablolu barkod/tarayıcı desteği; mikro şalter gerektirmeyen, temas hatası olmayan hat-nokta kontrol sistemi. 3. Ayırıcı Sıvı Püskürtme Ünitesi: Üstte ve altta birer püskürtme memesi; özel meme tasarımı sayesinde ayırıcı sıvıda %15 tasarruf sağlar. 4. Ön Frezeleme Ünitesi: Ağır hizmet dökme demir gövde, 2 yüksek hızlı spindle, 2 elmas ön freze bıçağı; dökme demir ağır gövde frezeleme sırasındaki titreşimi azaltarak yüksek kaliteli freze yüzeyi sağlar; ön freze sonrası toz emme vantilatörü mevcuttur. 5. Isıtma Ünitesi: Akıllı yüksek sıcaklık ısıtma lambaları seti. 6. Yapıştırma Ünitesi: Ön yapıştırma hazneli 1 adet EVA yapıştırma kazanı, 1 adet PUR özel yapıştırma kazanı, servo kenar besleme, servo yüksek basınç makarası, 5 adet bant yapıştırma makarası; servo hassas besleme ile kenar bandı rezerve payı azalır (kenar önü 4-5 mm, kenar arkası 2-3 mm); yüksek hassasiyetli yapıştırma şaftı yapıştırma çizgisini azaltır ve sıcak eriyik tutkal tüketiminden tasarruf sağlar; fotoelektrik denetim alarm sistemi bandın normal geçişini kontrol eder, bant sürülmeden yapıştırma sürülmesinden kaynaklanan iş parçası hasarını önler. 7. Uç Kırpma Ünitesi: Ağır hizmet dökme demir gövde, çift kılavuz ray, 2 hızlı spindle. 8. İnce Kırpma Ünitesi (İnce Kırpma 1 ve 2): Ağır hizmet dökme demir gövde, 2 yüksek hızlı spindle, 2 elmas hassas kırpma bıçağı. 9. Köşe Kırpma Ünitesi: Ağır hizmet dökme demir gövde, 4 yüksek hızlı spindle, 4 elmas profil freze bıçağı; kararlı ve yüksek hızda 26 m/dk takipli yuvarlatma. 10. Kazıma Ünitesi (Kazıyıcı 1 ve 2): Merkezi dönüş fonksiyonlu ağır hizmet dökme demir gövde. 11. Düz Kazıma Ünitesi: Ağır hizmet dökme demir gövde; bağımsız dökme demir gövdeli ve üst/alt kazıyıcıların yukarı-aşağı hareketini sağlayan integral lineer eksene sahip ağır hizmet düz kazıyıcı; etkili ve stabil çalışma. 12. Parlatma Ünitesi: 4 motor, 4 parlatma makarası. 13. Yağlama Sistemi: Ray ve zincir plakaları için tam otomatik yağ ikmali ve yağlama; yağ eksikliği alarm cihazı ile donatılmıştır; zincir plakası çalışması sırasında oluşabilecek atalet ve sürünme sorunlarını ortadan kaldırır. 14. Elektrik Donanımı: Siemens, Schneider, Omron, Xinjie. 15. Pnömatik Donanım: AirTAC, SMC, Aventics. Marka: SOPH Model: U380-2 Ağır Sanayi Sınıfı (Heavy Duty) Panel uzunluğu (min.): 120 mm Panel genişliği (min.): 50 mm Panel kalınlığı: 8-60 mm Kenar bant kalınlığı: 0,4-3 mm Kenar bant genişliği: 11-65 mm Besleme hızı: 18/23/26 m/dk Toplam güç: 31,6 kW Hava basıncı: 0,48 MPa Genel ölçüler (Uzunluk x Derinlik x Yükseklik): 9724 x 2914 x 1956 mm Ağırlık: 6700 kg Min. plaka aralığı: 400 mm Köşe kırpma hızı: 26 m/dk

Opsiyonlar

•

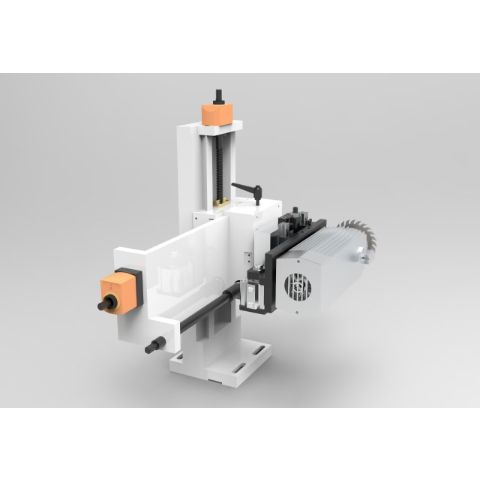

  Kanal Açma Frezesi$4.000
•

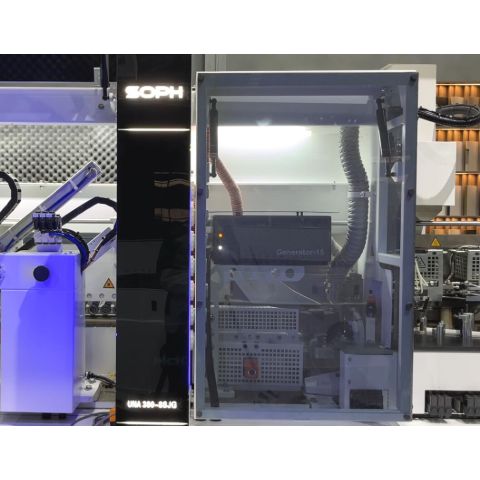

  Sıcak Hava Yapıştırma AIR JET

  Sıcak hava ile bant yapıştırma ünitesi ilavesi
